Błędy Over Current oraz Earth Fault należą do najważniejszych zabezpieczeń. Stosowane są w falownikach i innych urządzeniach energoelektronicznych. Ich zadaniem jest ochrona elementów mocy oraz instalacji elektrycznej przed skutkami nadmiernego przepływu prądu lub uszkodzenia izolacji.
Błąd Over Current oznacza, że przez układ mocy przepływa prąd przekraczający wartość dopuszczalną dla bezpiecznej pracy urządzenia. W praktyce oznacza to, że falownik został nadmiernie obciążony lub wystąpiło zwarcie. Do najczęstszych przyczyn należą uszkodzenie modułu IGBT, zwarcie przewodów silnikowych, uszkodzenie uzwojeń silnika, zablokowanie napędzanego mechanizmu lub nieprawidłowo dobrane parametry pracy napędu. W odpowiedzi na wykrycie zbyt dużego prądu falownik natychmiast przerywa pracę, aby zapobiec uszkodzeniu tranzystorów mocy oraz innych elementów elektronicznych.
Błąd Earth Fault sygnalizuje natomiast pojawienie się prądu upływu do przewodu ochronnego lub obudowy urządzenia. Oznacza to, że część prądu przepływa poza przewidzianą drogą obwodu elektrycznego, co najczęściej świadczy o pogorszeniu stanu izolacji. Przyczyną mogą być uszkodzone przewody, przebicie izolacji silnika, zawilgocenie instalacji, zanieczyszczenia przewodzące lub uszkodzenie elementów mocy. Oprócz ryzyka uszkodzenia urządzenia, zwarcie doziemne może również stanowić zagrożenie dla bezpieczeństwa użytkowników.

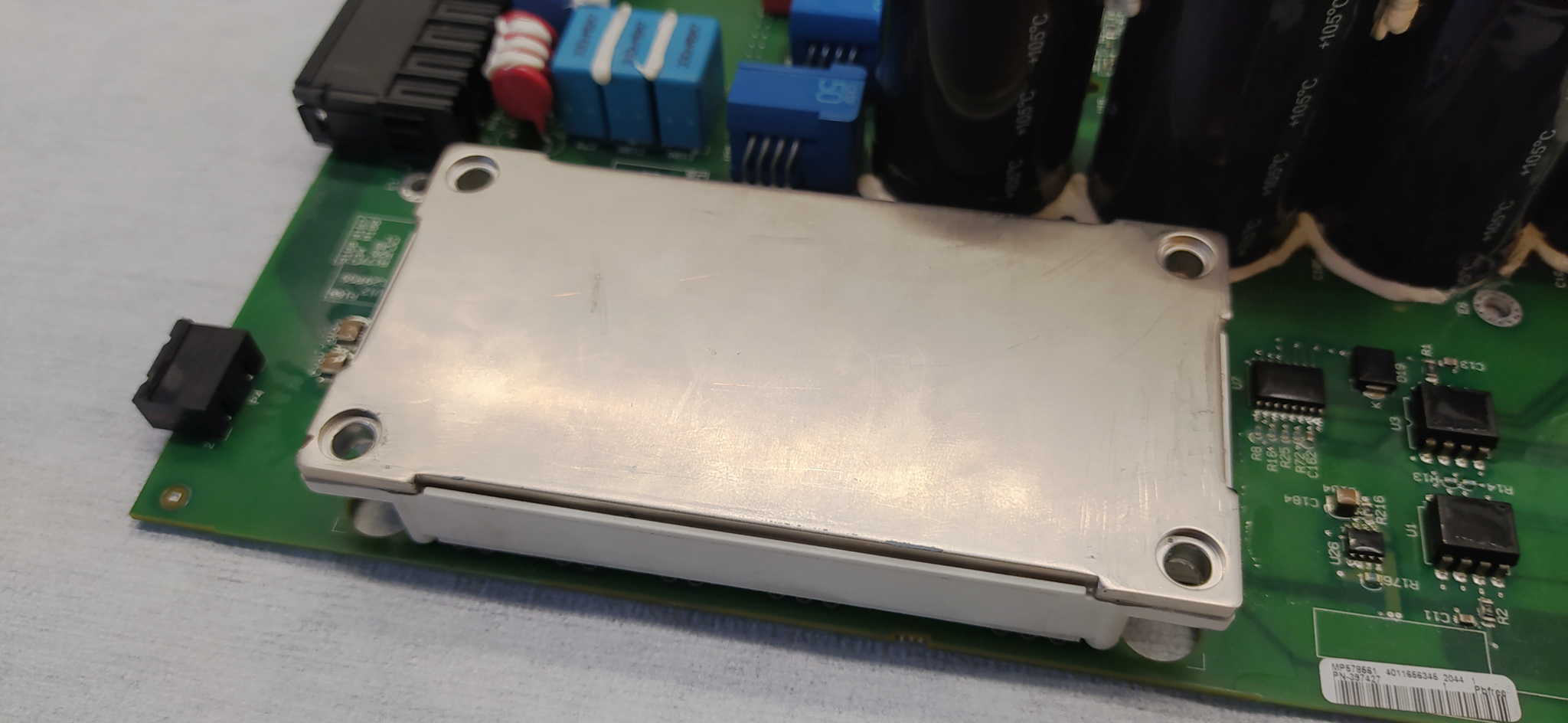

Diagnostyka obu usterek polega przede wszystkim na sprawdzeniu stanu przewodów zasilających i silnikowych, wykonaniu pomiarów rezystancji izolacji, kontroli modułu IGBT oraz ocenie stanu silnika i jego uzwojeń. Dopiero po zlokalizowaniu rzeczywistej przyczyny możliwe jest bezpieczne przywrócenie urządzenia do eksploatacji.
